Чертежи И.П. Кулибина на игральных картах
Cреди рукописей знаменитого изобретателя Ивана Петровича Кулибина (1735-1818), дошедших до нас и хранящихся в настоящее время в архиве Академии наук обращает на себя внимание большое число игральных карт. Есть такие раритеты и в Государственном Эрмитаже. На этих картах свободные места между фигурами и знаками заняты какими-то записями, а иногда тончайшими линиями…
Зачем эти карты хранятся в архиве Кулибина? Как известно, Иван Петрович родился в семье старообрядцев, сохраняя традиции предков не курил, не употреблял спиртное. Почему ряд чертежей выполнены им столь необычным образом, да и к тому же на игральных картах?

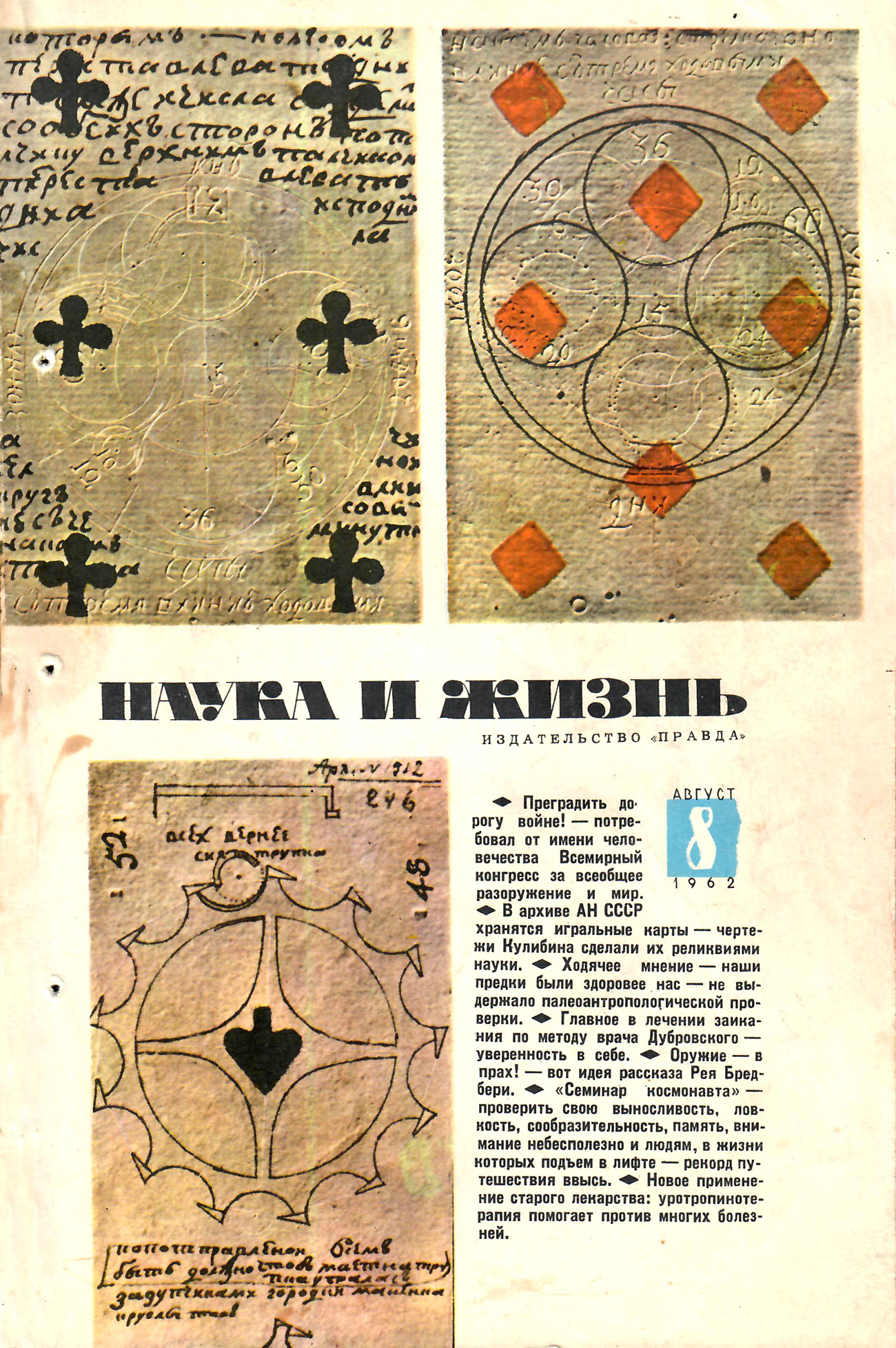

Ответ на этот вопрос можно получить в журнале «Наука и жизнь» от 8 августа 1962 года. Любимое многими поколениями любознательных читателей издание непрерывно выходит в свет с 1934 года. На многие научные загадки здесь можно найти ответ. По-своему любопытно листать пожелтевшие страницы, опубликованные уже в прошлом XX столетии. Так, в одной из статей кандидата исторических наук Наума Михайловича Раскина, на тот момент старшего научного сотрудника архива Академии наук СССР (Ленинград), в последствии автора более 150 научных работ, раскрывается одна из загадок, связанных с деятельностью знаменитого изобретателя.

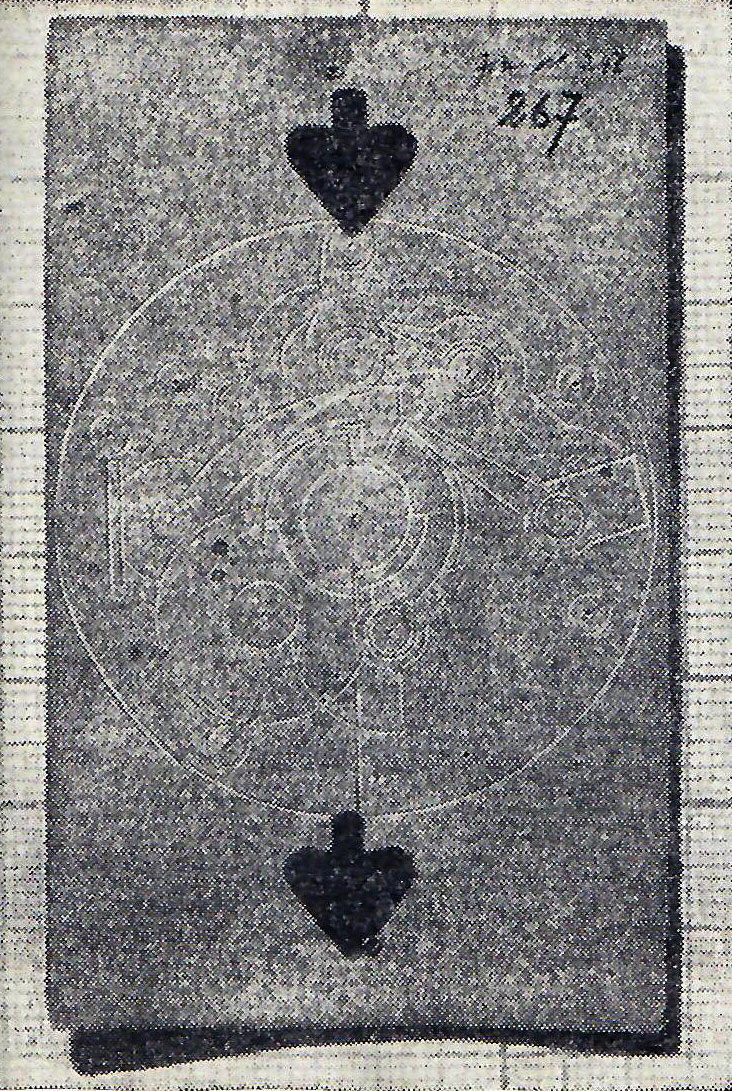

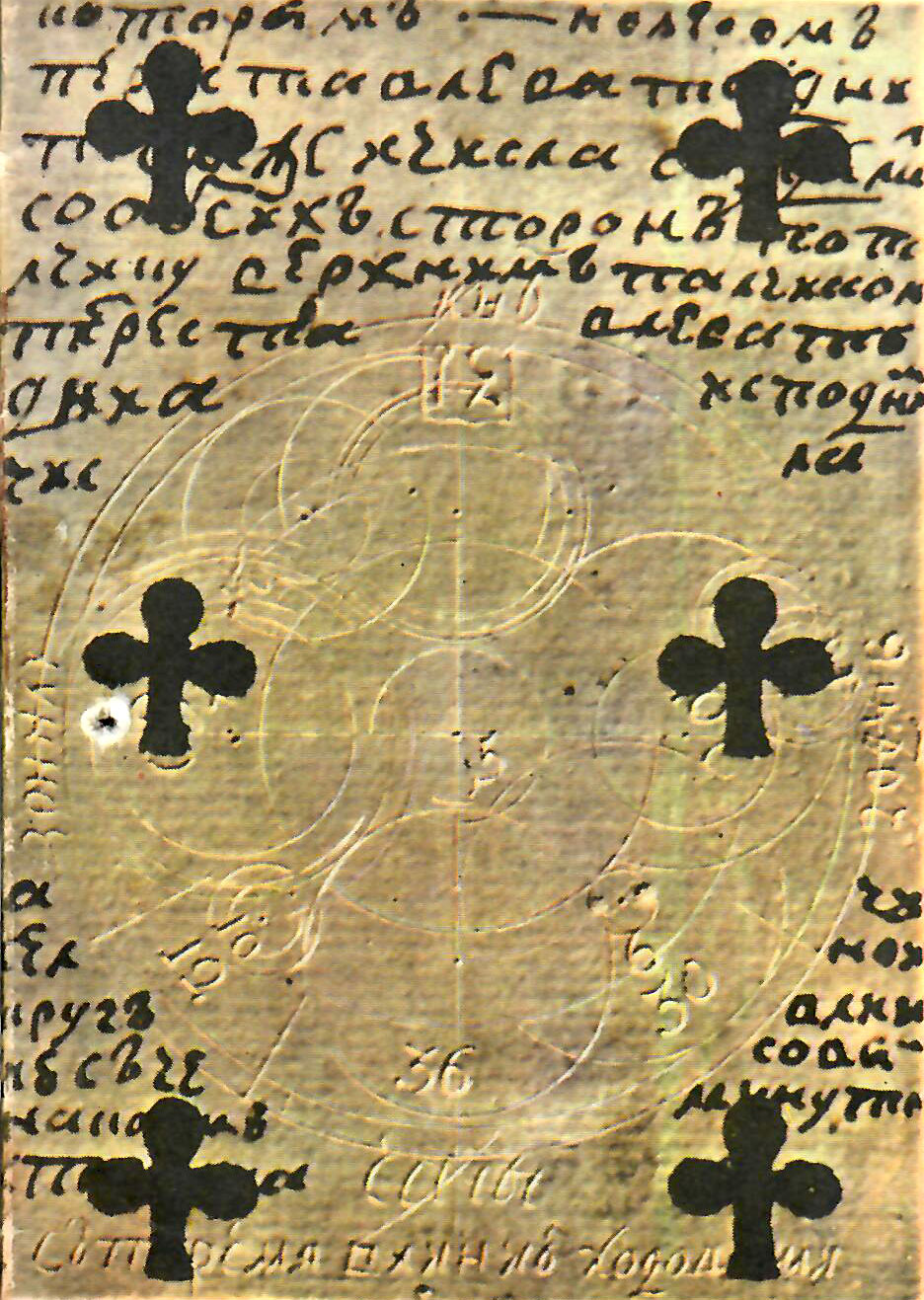

Наум Михайлович пишет: «Повернем одну из них (игральную карту) так, чтобы свет упал на нее сбоку. И тут мы увидим, что все свободное место на ней занимает чертеж какого-то механизма. При этом изобретатель пользовался не просто пером, а, по-видимому, вычеркивал их затупленной ножкой циркуля – «чертилкой». Тушью или чернилами линии не заливались. Время стерло многие из чертежей, так они стали почти невидимы, «ушли» в глубь карты. Но эти чертежи все же можно увидеть, прочитать. Особенно, если сфотографировать их специальным образом; тогда вдавленные линии «поднимутся» наверх, станут хорошо видимыми».
Поразила исследователя точность выполнения этих чертежей.
«Карточный чертеж одной из схем часового механизма был выполнен в виде кружка диаметром в … 10 миллиметров, — восхищается Раскин. — Рассматривая его при 15-20 -кратном увеличении, можно увидеть, что окружности точно сопрягаются друг с другом, их центры не развернуты, а являются лишь точкой. Поставленной острой иглой инструмента.
Некоторые исследователи (А.Н. Тихонов) полагают, что по крайней мере часть «карточных чертежей» И.П. Кулибина не была чертежами в современном смысле слова, а служила изобретателю в качестве эталонов-образцов, необходимых для изготовления очень точных механизмов. Кулибин, пользуясь циркулем, переносил с чертежа-эталона на металл размеры будущей детали. Идея Кулибина о переносе размеров на обрабатываемую деталь близка к некоторым современным эталонным методам разметки.

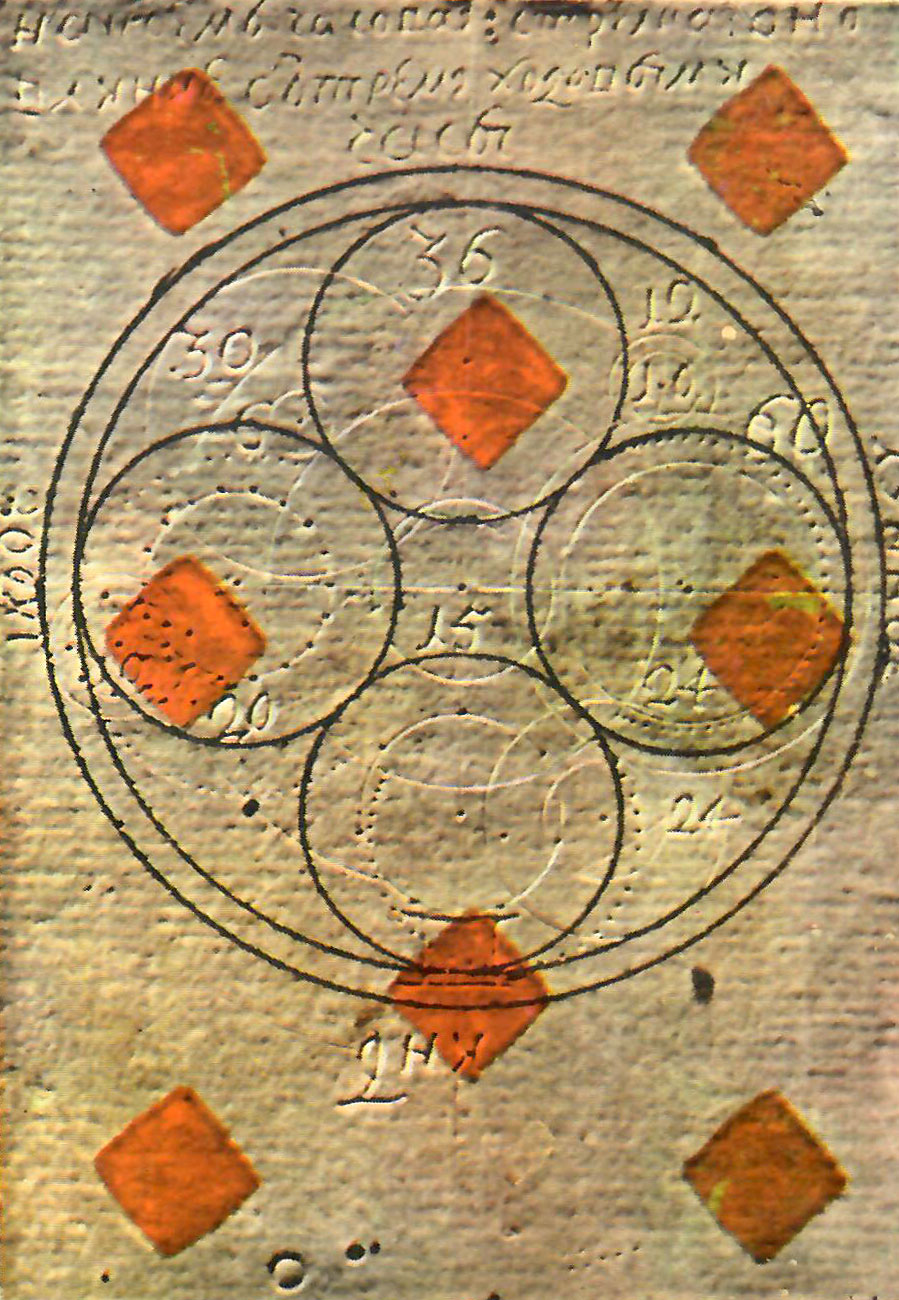

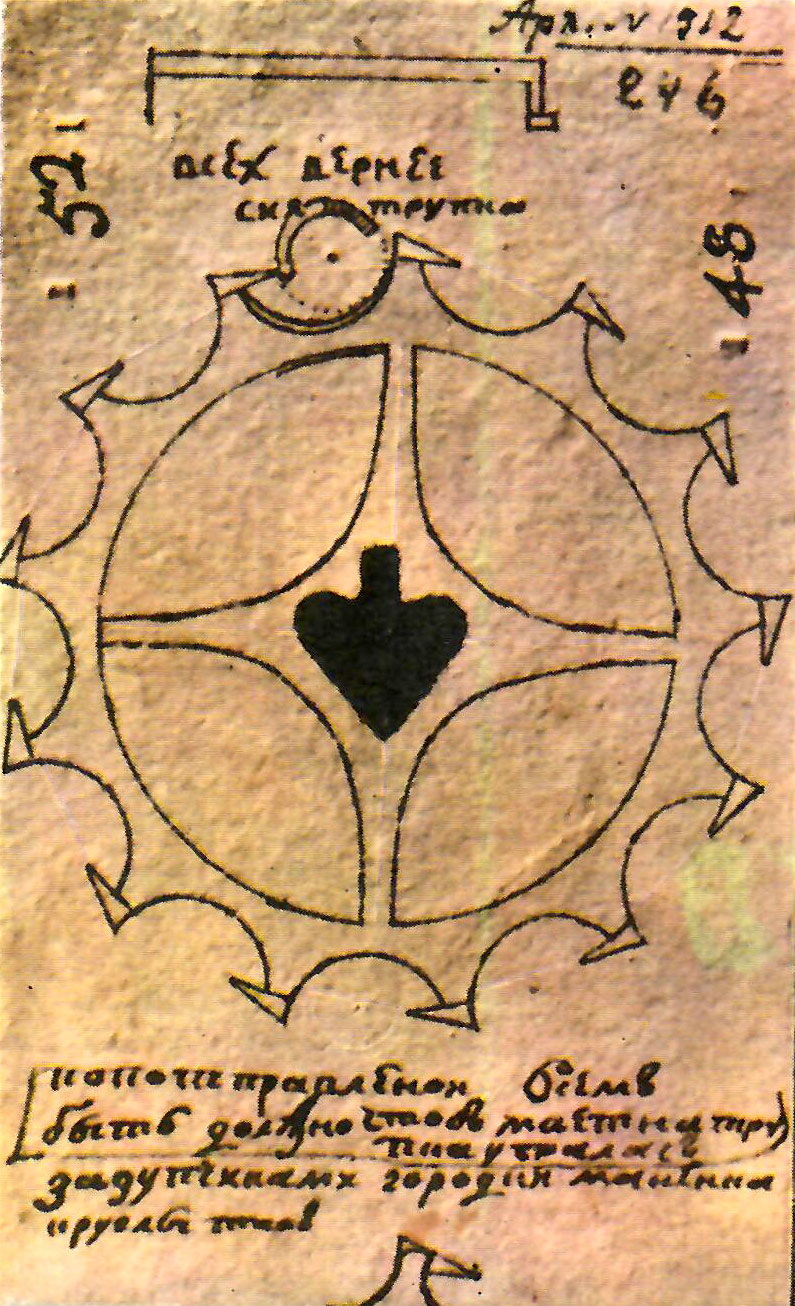

Дальнейшее изучение «карточных чертежей» позволило установить, что некоторые из них служили в качестве чертежей часовых механизмов, проектировавшихся Кулибиным, например, часов «яичной формы», которые и ныне хранятся в Государственном Эрмитаже, замечательных карманных планетных часов, над проектированием и постройкой которых изобретатель работал несколько лет, но которые он, по всей вероятности, так и не успел закончить.
Наконец, отдельные «карточные чертежи» служили И.П. Кулибину для изготовления различных приспособлений, нужных в работе изобретателя.
Кулибину, по условиям того времени, приходилось бережливо относиться к каждому листу бумаги или картона. Вот почему многие его чертежи выполнены на обеих сторонах листа или на кусках бумаги, вырезанных из старых чертежей. Особенно дефицитным был хороший картон. Поэтому изобретатель и решил использовать для своих чертежей игральные карты, на изготовление которых шел картон высшего сорта.
